状态模式 & Spring Statemachine

发表于

状态模式

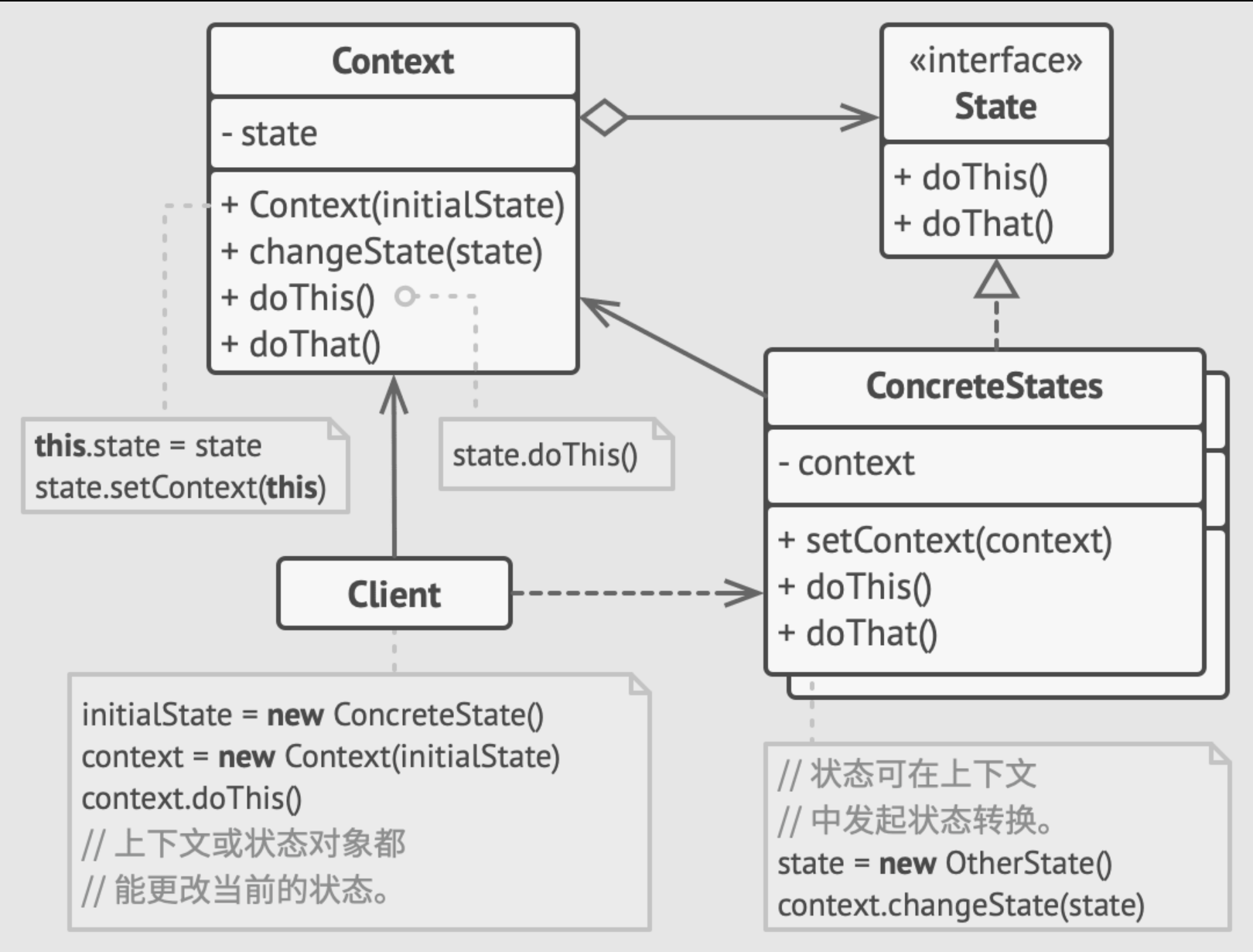

状态模式（State Pattern）是一种行为设计模式，它允许一个对象在其内部状态改变时改变它的行为。通过将状态封装成独立的类，并将行为委托给代表当前状态的对象，从而实现状态与行为的分离。

关键组件:

  1. 上下文（Context）：
    • 维护一个指向当前状态的引用，用来表示当前状态
    • 提供修改状态的方法，允许状态对象自行切换到其他状态。
    • 可向外界提供一些接口，用于触发状态对应的行为。
  2. 抽象状态类（State）：
    • 定义一个接口以封装与环境类的一个特定状态相关的行为。
    • 封装一些方法处理上下文的请求，这些请求根据对象的状态有不同的实现
  3. 具体状态类（Concrete State）：
    • 每个类对应于环境类的一个具体状态，并实现该状态下应有的行为。
    • 可以在需要时改变Context 的状态，由于Context 实例通常作为参数传递给具体状态对象，所以具体状态对象可以根据环境的情况决定转换到其他状态。

状态模式的工作流程

  1. 请求处理
    1. Context 接收到请求后，将请求下发给当前状态的对象来处理
    2. Context 本身不决定如何响应各种请求，所有的决策权都在Concrete State 中
  2. 状态转换
    1. 处理请求的过程中，状态可以判断是否需要转到另一个状态
    2. 状态转换通常是通过调用Context 提供的方法来实现，这些方法会改变上下文持有的State 对象
  3. 行为变更
    1. 一旦状态发生变化，随后的请求就会根据新的状态来处理，从而改变对象的行为
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
// State interface
interface State {
    void handleRequest();
}

// Concrete states
class ConcreteStateA implements State {
    public void handleQequest() {
        System.out.println("State A handling request.");
    }
}

class ConcreteStateB implements State {
    public void handleRequest() {
        System.out.println("State B handling request.");
    }
}

// Context class
class Context {
    private State currentState;

    public Context(State state) {
        this.currentState = state;
    }

    public void setState(State state) {
        this.currentState = state;
    }

    public void request() {
        currentState.handleRequest();
    }
}

// Usage
public class Main {
    public static void main(String[] args) {
        Context context = new Context(new ConcreteStateA());
        context.request();  // Output: State A handling request.
        context.setState(new ConcreteStateB());
        context.request();  // Output: State B handling handling request.
    }
}

Spring StateMachine

Spring StateMachine 是一个基于 Spring Framework 的库，专门用于管理状态机，并在 Spring 应用中实现状态模式。

主要特性

Spring StateMachine 提供以下主要特性：

  • 状态管理：支持状态的定义、状态转换以及状态间的事件触发。
  • 事件处理：基于事件驱动，可以响应并处理来自应用程序的各种事件。
  • 状态机监听：允许开发者添加监听器来监控状态机的状态变化或事件触发。
  • 持久化：支持状态机的持久化，使得状态机即使在应用重启后也能恢复到之前的状态。
  • 易于集成：可以轻松地与 Spring 应用集成，利用 Spring 的依赖注入等特性。

使用场景

Spring StateMachine 非常适合处理复杂的业务流程和状态管理问题，例如：

  • 订单处理流程（如订单创建、支付、发货、完成）
  • 工作流管理
  • 游戏逻辑的状态控制
  • 设备的状态监控系统

基本概念

在使用 Spring StateMachine 时，主要涉及以下几个概念：

  1. 状态（State）：

    • 系统的某个具体状态，如订单的“已支付”、“未支付”状态。

  2. 事件（Event）：

    • 触发状态转换的行为，如“支付成功”事件可能会将订单状态从“未支付”改变为“已支付”。

  3. 转换（Transition）：

    • 状态之间的迁移规则，定义了在什么事件下，从哪个状态转移到哪个状态。

  4. 动作（Action）：

    • 在状态转换发生时执行的业务逻辑，比如在订单支付成功时发送一封确认邮件。
    • 进入动作：进入状态时的执行
    • 退出动作：退出状态时的执行
    • 转换动作：因事件而发生状态转换的执行

  5. 守卫（Guard）

  • 评估为真才能进行状态换船的条件，如果不满足条件则不进行转换

Spring StateMachine 为管理复杂的状态逻辑提供了一个结构化和强大的解决方案，它使得状态转换逻辑更加清晰，并且易于维护。通过集成到 Spring 框架中，它也可以利用 Spring 提供的其他功能，如依赖注入和事务管理，从而使开发工作更加便捷。

实践

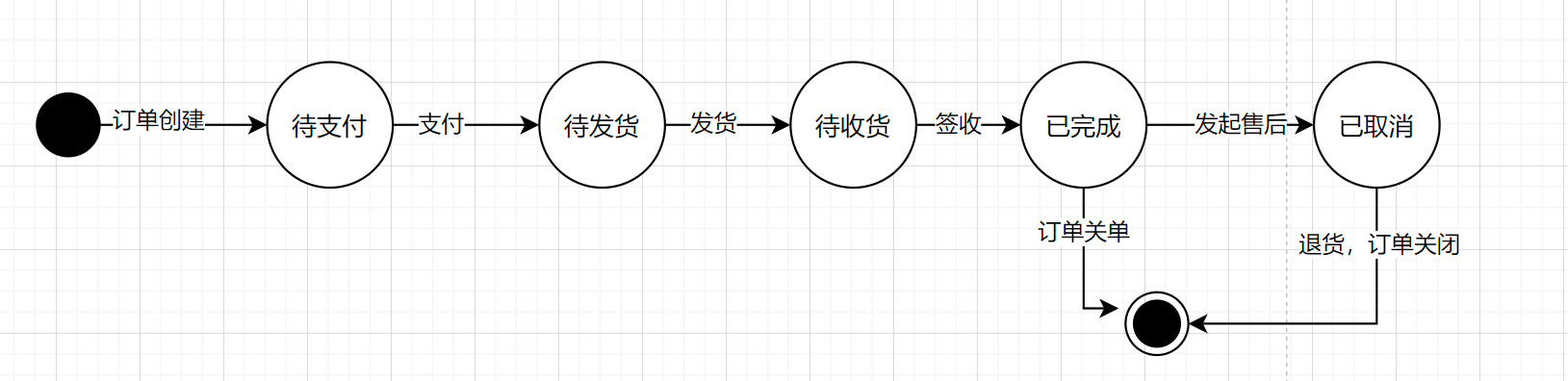

订单状态

订单状态

1
2
3
4
5
6
7
8
9
10
11
12
public enum States {
    UNPAID, // 待支付
    WAITING_FOR_RECEIVE, // 待收货
    DONE, // 已完成
    CANCELED // 已取消
}

public enum Events {
    PAY, // 支付
    RECEIVE, // 收货
    CANCEL // 取消
}

配置状态机

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
@Configuration
@EnableStateMachine
public class StateMachineConfig extends EnumStateMachineConfigurerAdapter<States, Events> {

    @Override
    public void configure(StateMachineStateConfigurer<States, Events> states) throws Exception {
        states
            .withStates()
                .initial(States.UNPAID)
                .state(States.WAITING_FOR_RECEIVE)
                .end(States.DONE)
                .end(States.CANCELED);
    }

    @Override
    public void configure(StateMachineTransitionConfigurer<States, Events> transitions) throws Exception {
        transitions
            .withExternal()
                .source(States.UNPAID).target(States.WAITING_FOR_RECEIVE).event(Events.PAY)
                .and()
            .withExternal()
                .source(States.WAITING_FOR_RECEIVE).target(States.DONE).event(Events.RECEIVE)
                .and()
            .withExternal()
                .source(States.UNPAID).target(States.CANCELED).event(Events.CANCEL)
                .and()
            .withExternal()
                .source(States.WAITING_FOR_RECEIVE).target(States.CANCELED).event(Events.CANCEL);
    }

    @Bean
    public StateMachineListener<States, Events> listener() {
        return new StateMachineListenerAdapter<States, Events>() {
            @Override
            public void stateChanged(State<States, Events> from, State<States, Events> to) {
                System.out.println("State changed from " + (from == null ? "none" : from.getId()) + " to " + to.getId());
            }
        };
    }
}

测试

1
2
3
4
5
6
7
8
9
10
11
12
@SpringBootApplication
public class StateMachineTest {

    public static void main(String[] args) {
        SpringApplication app = new SpringApplication(StateMachineTest.class);
        ApplicationContext context = app.run(args);
        StateMachine<States, Events> stateMachine = context.getBean(StateMachine.class);
        stateMachine.start();
        stateMachine.sendEvent(Events.PAY);
        stateMachine.sendEvent(Events.RECEIVE);
    }
}
